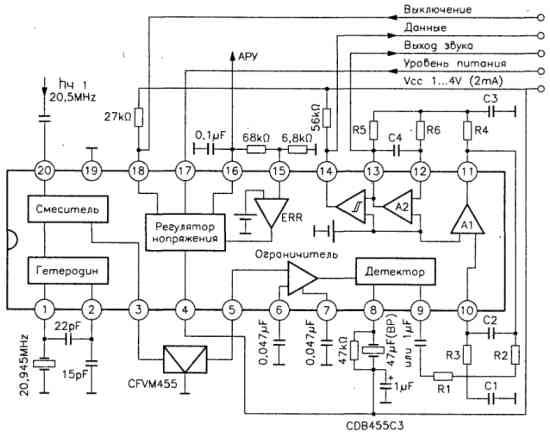

Обработка сигнала узкополосной ЧМ на микросхеме CXA1184N
Данное устройство функционирует с первой промежуточной частотой 20490 кГц, которая далее преобразуется для работы на частоте 455 кГц. По выводу 18 прекращается подача напряжения Vrr <1,05 В.
Предельная чувствительность 7 дБмкВ, уровень подавления амплитудной модуляции превышает 25 дБ.
